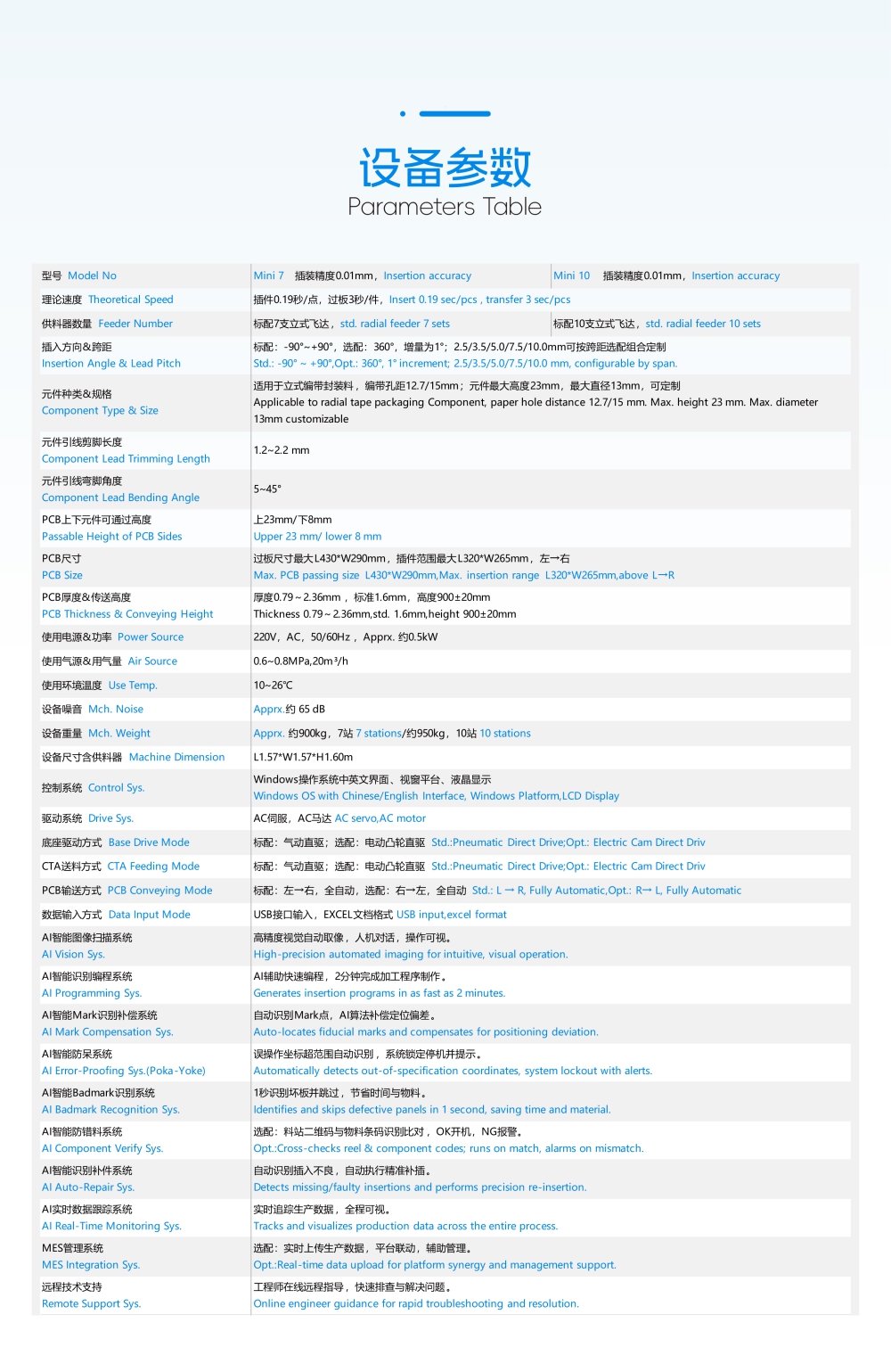

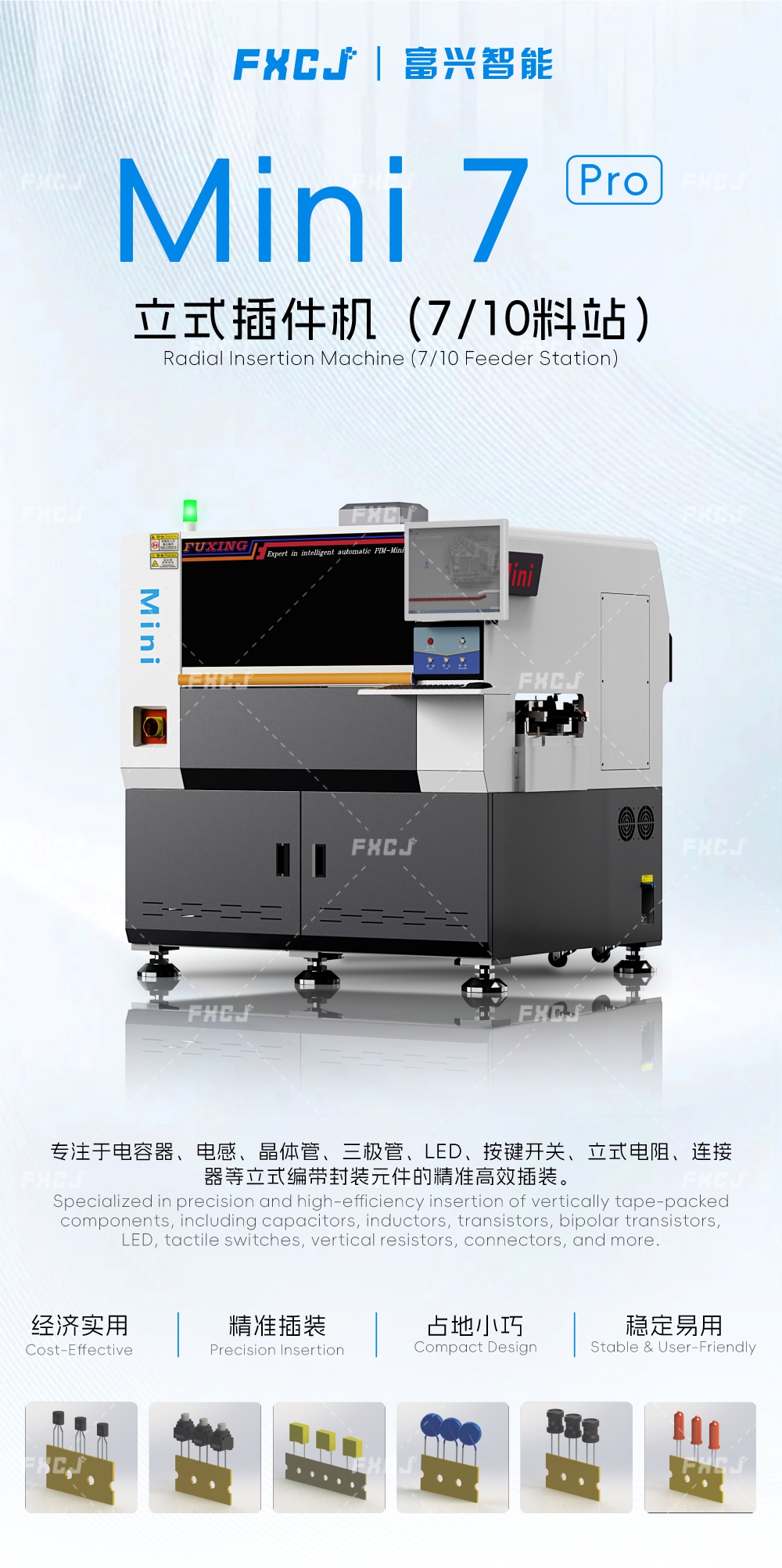

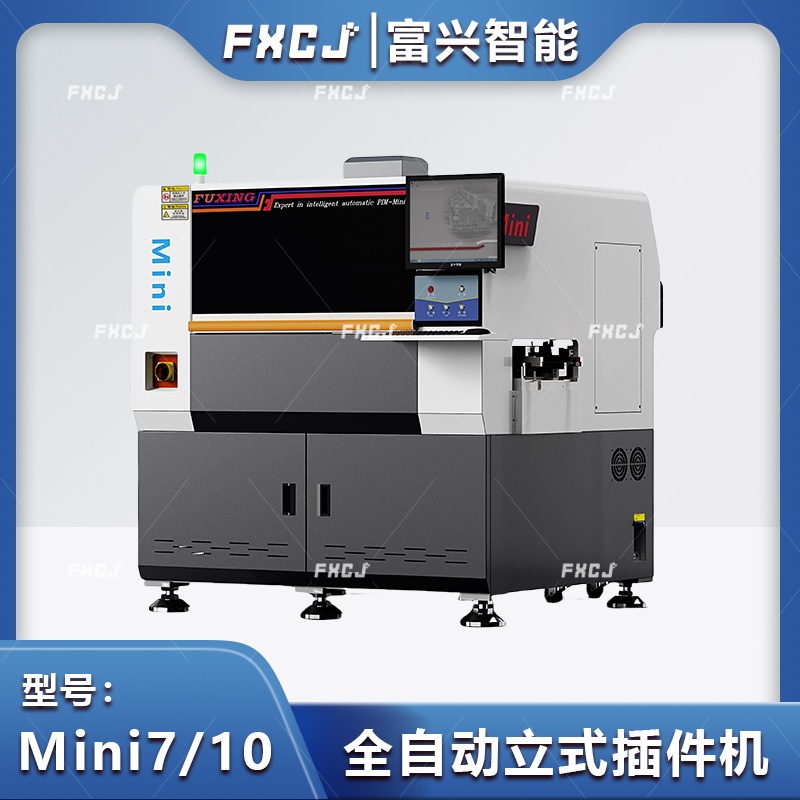

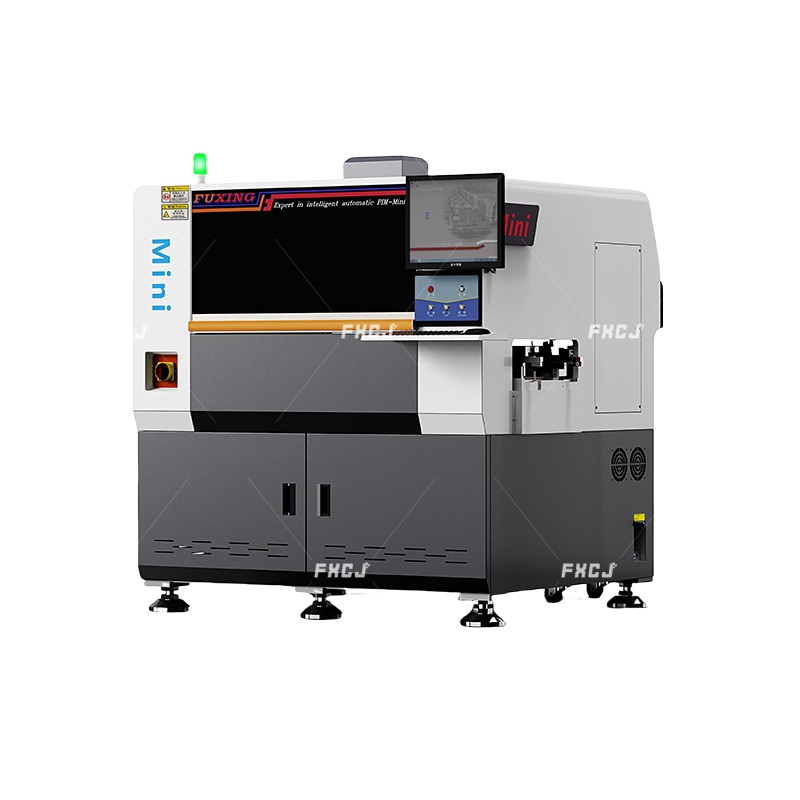

型號 Model No
|
Mini 7 插裝精度0.01mm，Insertion accuracy | Mini 10 插裝精度0.01mm，Insertion accuracy |
|
理論速度 Theoretical Speed
|
插件0.19秒/點，過板3秒/件，Insert 0.19 sec/pcs , transfer 3 sec/pcs | |
|
供料器數量 Feeder Number
|
標配7支立式飛達，std. radial feeder 7 sets | 標配10支立式飛達，std. radial feeder 10 sets |
|
插入方向&跨距 Insertion Angle & Lead Pitch
|
標配：-90°~+90°，選配：360°，增量為1°；2.5/3.5/5.0/7.5/10.0mm可按跨距選配組合定制 Std.: -90° ~ +90°,Opt.: 360°, 1° increment; 2.5/3.5/5.0/7.5/10.0 mm, configurable by span. |
|
|
元件種類&規格 Component Type & Size
|
適用于立式編帶封裝料，編帶孔距12.7/15mm；元件最大高度23mm，最大直徑13mm，可定制 Applicable to radial tape packaging Component, paper hole distance 12.7/15 mm. Max. height 23 mm. Max. diameter 13mm customizable |
|
|
元件引線剪腳長度
|
1.2~2.2 mm | |
|
元件引線彎腳角度
|
5~45° | |
|
PCB上下元件可通過高度 Passable Height of PCB Sides
|
上23mm/下8mm Upper 23 mm/ lower 8 mm |
|
|
PCB尺寸 PCB Size
|
過板尺寸最大L430*W290mm，插件范圍最大L320*W265mm，左→右 Max. PCB passing size L430*W290mm,Max. insertion range L320*W265mm,above L→R |
|
|
PCB厚度&傳送高度 PCB Thickness & Conveying Height
|
厚度0.79～2.36mm ，標準1.6mm，高度900±20mm Thickness 0.79～2.36mm,std. 1.6mm,height 900±20mm |
|
|
使用電源&功率 Power Source
|
220V，AC，50/60Hz ，Apprx. 約0.5kW | |
|
使用氣源&用氣量 Air Source
|
0.6~0.8MPa,20m3/h | |
|
使用環境溫度 Use Temp.
|
10~26℃ | |
|
設備噪音 Mch. Noise
|
Apprx.約 65 dB | |
|
設備重量 Mch. Weight
|
Apprx. 約900kg，7站 7 stations/約950kg，10站 10 stations | |
|
設備尺寸含供料器 Machine Dimension
|
L1.57*W1.57*H1.60m | |
|
控制系統 Control Sys.
|
Windows操作系統中英文界面、視窗平臺、液晶顯示 Windows OS with Chinese/English Interface, Windows Platform,LCD Display |
|
|
驅動系統 Drive Sys.
|
AC伺服，AC馬達 AC servo,AC motor | |
|

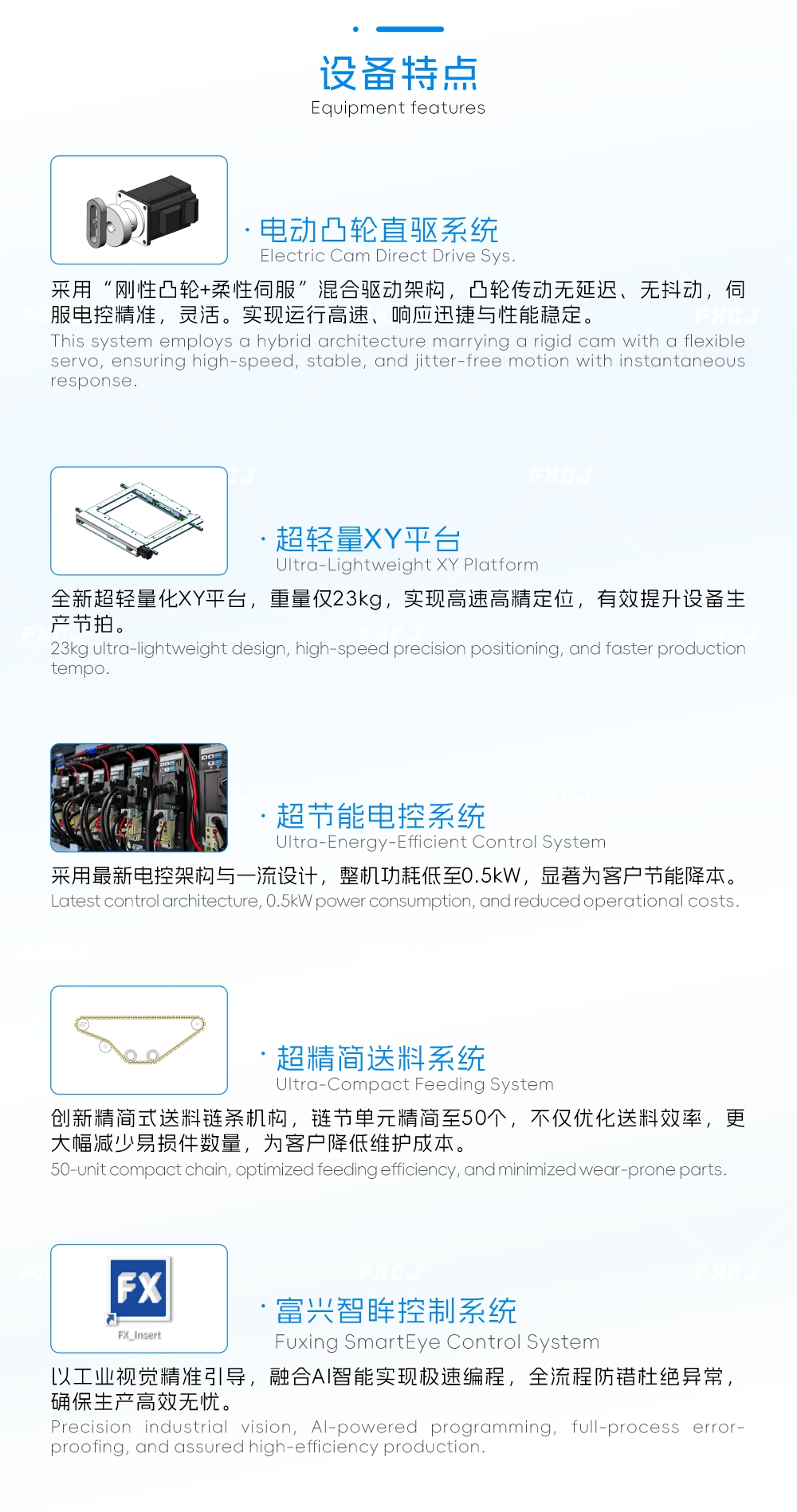

底座驅動方式 Base Drive Mode
|
標配：氣動直驅；選配：電動凸輪直驅 Std.:Pneumatic Direct Drive;Opt.: Electric Cam Direct Driv | |
|
CTA送料方式 CTA Feeding Mode
|
標配：氣動直驅；選配：電動凸輪直驅 Std.:Pneumatic Direct Drive;Opt.: Electric Cam Direct Driv | |
|
PCB輸送方式 PCB Conveying Mode
|
標配：左→右，全自動，選配：右→左，全自動 Std.: L → R, Fully Automatic,Opt.: R→ L, Fully Automatic | |
|
數據輸入方式 Data Input Mode
|
USB接口輸入，EXCEL文檔格式 USB input,excel format | |
|
AI智能圖像掃描系統 AI Vision Sys.
|
高精度視覺自動取像，人機對話，操作可視。 High-precision automated imaging for intuitive, visual operation. |
|
|
AI智能識別編程系統 AI Programming Sys.
|
AI輔助快速編程，2分鐘完成加工程序制作。 Generates insertion programs in as fast as 2 minutes. |
|
|
AI智能Mark識別補償系統 AI Mark Compensation Sys.
|
自動識別Mark點，AI算法補償定位偏差。 Auto-locates fiducial marks and compensates for positioning deviation. |
|
|
AI智能防呆系統 AI Error-Proofing Sys.(Poka-Yoke)
|
誤操作坐標超范圍自動識別，系統鎖定停機并提示。 Automatically detects out-of-specification coordinates, system lockout with alerts. |
|
|
AI智能Badmark識別系統 AI Badmark Recognition Sys.
|
1秒識別壞板并跳過，節省時間與物料。 Identifies and skips defective panels in 1 second, saving time and material. |
|
|
AI智能防錯料系統 AI Component Verify Sys.
|
選配：料站二維碼與物料條碼識別比對，OK開機，NG報警。 Opt.:Cross-checks reel & component codes; runs on match, alarms on mismatch. |
|
|
AI智能識別補件系統 AI Auto-Repair Sys.
|
自動識別插入不良，自動執行精準補插。 Detects missing/faulty insertions and performs precision re-insertion. |
|
|
AI實時數據跟蹤系統 AI Real-Time Monitoring Sys.
|
實時追蹤生產數據，全程可視。 Tracks and visualizes production data across the entire process. |
|
|
MES管理系統 MES Integration Sys.
|
選配：實時上傳生產數據，平臺聯動，輔助管理。 Opt.:Real-time data upload for platform synergy and management support. |
|
|
遠程技術支持 Remote Support Sys.
|
工程師在線遠程指導，快速排查與解決問題。 Online engineer guidance for rapid troubleshooting and resolution. |
|
