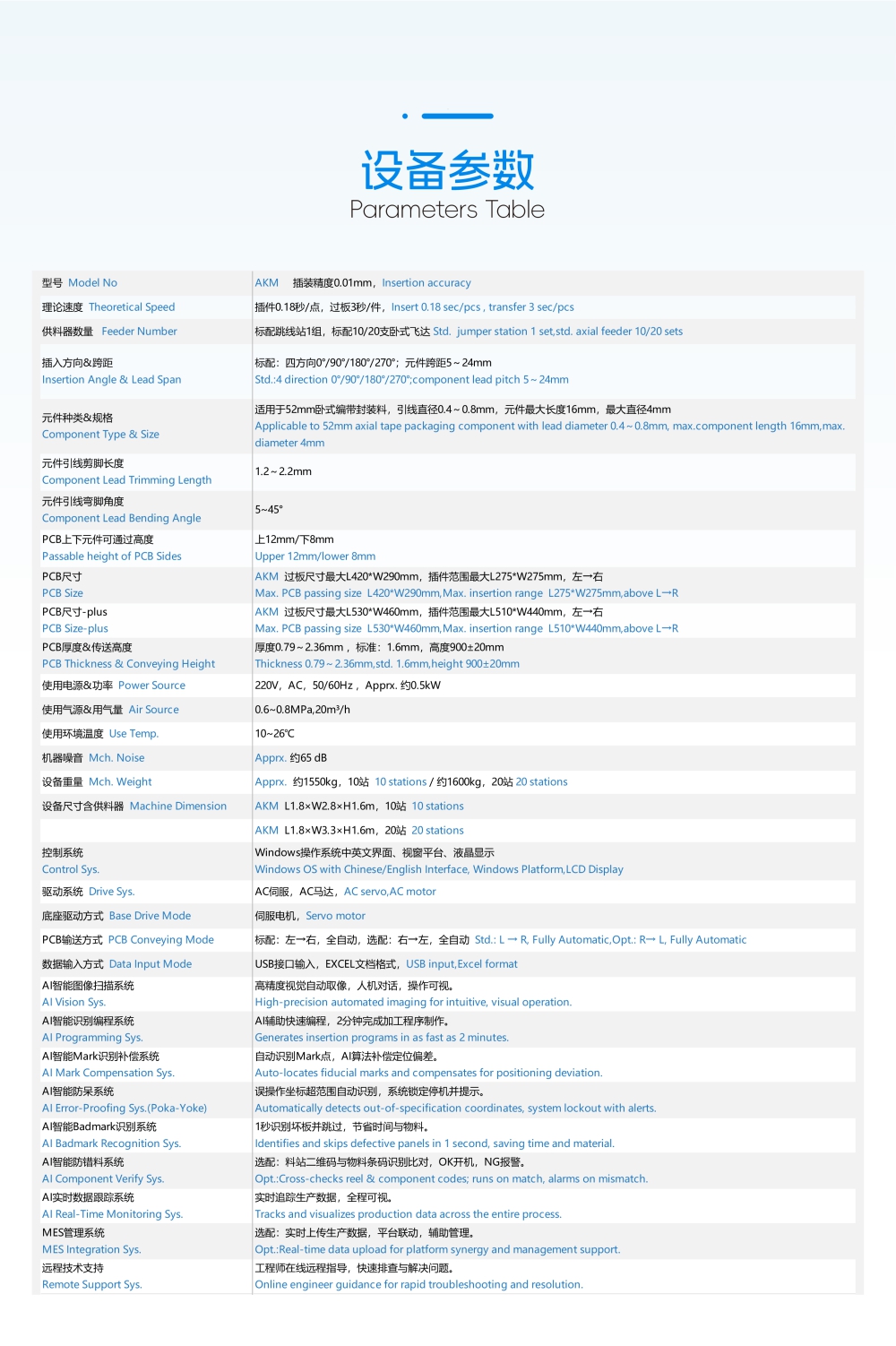

型號 Model No
|
AKM 插裝精度0.01mm，Insertion accuracy | |
|
理論速度 Theoretical Speed
|
插件0.18秒/點，過板3秒/件，Insert 0.18 sec/pcs , transfer 3 sec/pcs | |
|
供料器數量 Feeder Number
|
標配跳線站1組，標配10/20支臥式飛達 Std. jumper station 1 set,std. axial feeder 10/20 sets | |
|
插入方向&跨距 Insertion Angle & Lead Span
|
標配：四方向0°/90°/180°/270°；元件跨距5～24mm Std.:4 direction 0°/90°/180°/270°;component lead pitch 5～24mm |
|
|
元件種類&規格 Component Type & Size
|
適用于52mm臥式編帶封裝料，引線直徑0.4～0.8mm，元件最大長度16mm，最大直徑4mm Applicable to 52mm axial tape packaging component with lead diameter 0.4～0.8mm, max.component length 16mm,max. diameter 4mm |
|
|
元件引線剪腳長度 Component Lead Trimming Length
|
1.2～2.2mm | |
|
元件引線彎腳角度
|
5~45° | |
|
PCB上下元件可通過高度 Passable height of PCB Sides
|
上12mm/下8mm Upper 12mm/lower 8mm |
|
|
PCB尺寸 PCB Size
|
AKM 過板尺寸最大L420*W290mm，插件范圍最大L275*W275mm，左→右 Max. PCB passing size L420*W290mm,Max. insertion range L275*W275mm,above L→R |
|
|
PCB尺寸-plus PCB Size-plus
|
AKM 過板尺寸最大L530*W460mm，插件范圍最大L510*W440mm，左→右 Max. PCB passing size L530*W460mm,Max. insertion range L510*W440mm,above L→R |
|
|
PCB厚度&傳送高度 PCB Thickness & Conveying Height
|
厚度0.79～2.36mm ，標準：1.6mm，高度900±20mm Thickness 0.79～2.36mm,std. 1.6mm,height 900±20mm |
|
|
使用電源&功率 Power Source
|
220V，AC，50/60Hz ，Apprx. 約0.5kW | |
|
使用氣源&用氣量 Air Source
|
0.6~0.8MPa,20m3/h | |
|
使用環境溫度 Use Temp.
|
10~26℃ | |
|
機器噪音 Mch. Noise
|
Apprx. 約65 dB | |
|
設備重量 Mch. Weight
|
Apprx. 約1550kg，10站 10 stations / 約1600kg，20站 20 stations | |
|
設備尺寸含供料器 Machine Dimension
|
AKM L1.8×W2.8×H1.6m，10站 10 stations | |
|
|
AKM L1.8×W3.3×H1.6m，20站 20 stations | |
|
控制系統 Control Sys.
|
Windows操作系統中英文界面、視窗平臺、液晶顯示 Windows OS with Chinese/English Interface, Windows Platform,LCD Display |
|
|
驅動系統 Drive Sys.
|
AC伺服，AC馬達，AC servo,AC motor | |
|
底座驅動方式 Base Drive Mode
|
伺服電機，Servo motor | |
|
PCB輸送方式 PCB Conveying Mode
|
標配：左→右，全自動，選配：右→左，全自動 Std.: L → R, Fully Automatic,Opt.: R→ L, Fully Automatic | |
|
數據輸入方式 Data Input Mode
|
USB接口輸入，EXCEL文檔格式，USB input,Excel format | |
|
AI智能圖像掃描系統 AI Vision Sys.
|
高精度視覺自動取像，人機對話，操作可視。 High-precision automated imaging for intuitive, visual operation. |
|
|
AI智能識別編程系統 AI Programming Sys.
|
AI輔助快速編程，2分鐘完成加工程序制作。 Generates insertion programs in as fast as 2 minutes. |
|
|
AI智能Mark識別補償系統 AI Mark Compensation Sys.
|
自動識別Mark點，AI算法補償定位偏差。 Auto-locates fiducial marks and compensates for positioning deviation. |
|
|
AI智能防呆系統 AI Error-Proofing Sys.(Poka-Yoke)
|
誤操作坐標超范圍自動識別，系統鎖定停機并提示。 Automatically detects out-of-specification coordinates, system lockout with alerts. |
|
|
AI智能Badmark識別系統 AI Badmark Recognition Sys.
|
1秒識別壞板并跳過，節省時間與物料。 Identifies and skips defective panels in 1 second, saving time and material. |
|
|
AI智能防錯料系統 AI Component Verify Sys.
|
選配：料站二維碼與物料條碼識別比對，OK開機，NG報警。 Opt.:Cross-checks reel & component codes; runs on match, alarms on mismatch. |
|
|
AI實時數據跟蹤系統 AI Real-Time Monitoring Sys.
|
實時追蹤生產數據，全程可視。 Tracks and visualizes production data across the entire process. |
|
|
MES管理系統 MES Integration Sys.
|
選配：實時上傳生產數據，平臺聯動，輔助管理。 Opt.:Real-time data upload for platform synergy and management support. |
|
|
遠程技術支持 Remote Support Sys.
|
工程師在線遠程指導，快速排查與解決問題。 Online engineer guidance for rapid troubleshooting and resolution. |
|
